直螺紋套筒檢驗基本要求:
1)連接套筒宜選用45號優質碳素結構鋼或其它經檢驗確認符合要求的鋼材。供貨單位應提供質量保證書,并應符合有關鋼材的現行國家標準及JGJ107的有關規定。(近年來工程中連接套筒的原材料較多采用45號鋼冷拔或冷軋精密無縫鋼管,俗稱光亮管,這類加工鋼管的內應力很大,如不進行退火處理,其延伸率很低,有質量隱患,工程應用中套筒也容易開裂,產品標準《鋼筋機械連接用套筒》JG/T 163 對這種管材的使用做了“應退火處理”的明確規定外,尚應滿足強度不大于800MPa和斷后伸長率不小于14%的規定)。
產品合格證應包括以下內容:
型號、規格;
適用鋼筋的品種;
連接接頭的性能等級;
產品批號;
檢驗日期;
質檢合格簽章;
廠家名稱、地址、電話;
當有特殊要求時應表明相應的檢驗內容及指標。

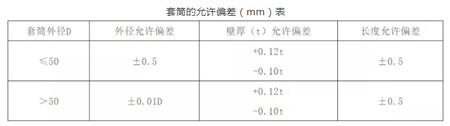

2)連接套筒尺寸應滿足產品設計要求。套筒的尺寸偏差應符合下表的要求。
3)連接套筒應按照產品設計圖紙要求制造,重要尺寸(外徑、長度)及螺紋牙型、精度應經檢驗。
4)套筒內螺紋的公差誤差應滿足GB/T197中6H級精度規定的要求。
5)連接套筒裝箱前套筒應有保護端蓋,套筒內不得混入雜物。
6)連接套筒上應標明生產廠家標志。
7)連接套筒的保護蓋上應標志被連接鋼筋的規格。
8)連接套筒在運輸和儲存過程中應妥善保護,應按不同規格分別堆放整齊,避免雨淋,防止銹蝕、沾污或損傷。
4、質量要求
1)外觀質量:螺紋牙型應飽滿,連接套筒表面不得有裂紋,表面及內螺紋不得有嚴重的銹蝕及其他肉眼可見的缺陷。套內無鐵屑及雜物,連接套表面應有明顯的規格標識。
2)內螺紋尺寸的檢驗:用專用的螺紋塞規檢驗,其塞通規應能順利旋入,塞止規旋入長度不得超過3P。
5、檢驗方法及頻率
1)連接套筒或鎖母的外觀質量檢驗應逐個進行。不合格的不準使用。
2)連接套筒內螺紋尺寸檢驗按連續生產的套筒每500個為一個檢驗批,每批按10%的隨機抽檢,不足500個也按一個檢驗批計算。連接套筒的抽檢合格率應不小于95%。當抽檢合格率小于95%時,應另抽取同樣數量的產品重新檢驗。當兩次檢驗的總合格率不小于95%時,該批產品合格。若合格率仍小于95%,應對該批產品進行逐個檢驗,合格者方可使用。

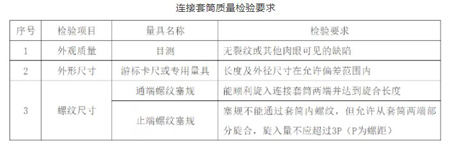

3)連接套筒檢驗項目、檢驗方法與要求應符合下表的規定。
